衬塑磁翻板液位计在测量罐体液位时浮子有下沉的现象

发布时间:2020-12-17   点击次数:35次
  衬塑磁翻板液位计是适应市场需求而研发生产一款可拓展就读式液位计,可适用测量罐、池、塔、球形等容器的液位。本文要讲的是一个测量储罐液位故障案例,下面来看我们的分析:

  用户反映:当磁翻板液位计在罐体上安装好后,液位上升了,可测量的液位不对应,后来关闭阀门检查一看,浮子经常出现下沉。

  分析:浮子是液位计的重要组成部分之一,浮子是带有磁性的,显示板有液位显示,说明浮子具有磁性的,这一点可以排除。浮子老是下沉,原因一可能是密度值参数提供不准确。我们讲液位计的浮子测量原理就是利用浮力的原理,根据介质密度做成一个最小液位都能浮起来的浮子,就能随着液位上升,浮子也会上升。

  还有一种情况就是浮子被卡住了,才出现下沉的假象。

  以上两种情况,一般是不会发生,因为这都是液位计质量问题和做工态度问题。在生产的时候,翻板下的不锈钢管的内径和外径都是大于浮子的外径的,而浮子的外径是根据现场介质的密度,介质压力做出来的。而现在美安特的一般内衬四氟磁翻板液位计都是做的外径57mm的管子,如果有更大的参数,还可以更大的要求定做。所以基本不会出现上述两种情况。

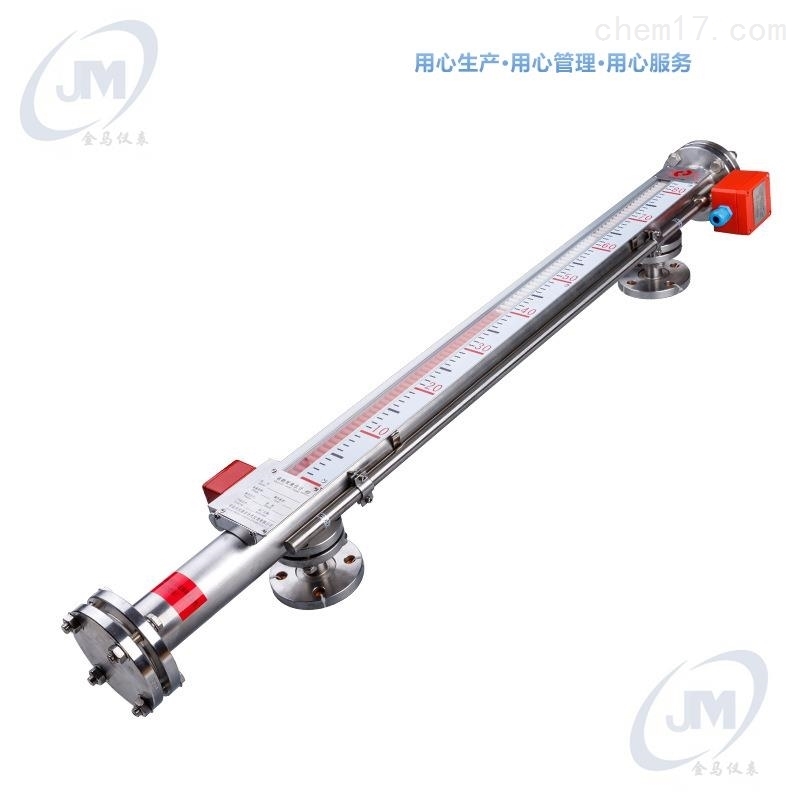

磁翻板液位计



  配件组装需要注意的问题

  1. 液位计本体周围不容许有导磁物质接近,禁用铁丝固定,否则会影响液位计的正常工作;

  2. 如用户自行采用伴热管路时,必须选用非导磁材料,如紫铜管等。伴热温度根据介质情况确定;

  3. 液位计安装必须垂直,液位计与容器引管间应装有球阀,便于检修和清洗;

  4. 介质内不应含有固体杂质或磁性物质,以免对浮子造成卡阻;

  5. 使用前应先用校正磁钢将零位以下的小球置成红色,其它球置成白色;

  6. 打开底法兰,装入磁性浮子(注意:重端带磁性一端向上,不能倒装。);

  7. 调试时应先打开上部引管阀门,然后缓慢开启下部阀门,让介质平稳进入主导管(运行中应避免介质急速冲击浮子,引起浮子剧列波动,影响显示准确性),观察磁性红白球翻转是否正常,然后关闭下引管阀门,打开排污阀,让主导管内液位下降,据此方法操作三次,确属正常,即可投入运行(腐蚀性等特殊液体除外);

  8. 应根据介质情况,不定期清洗主导管清除杂质;

  9. 对超过一定长度(普通型>3米、防腐型>2米)的液位计,需增加中间加固法兰或耳攀作固定支撑,以增加强度和克服自身重量;

  10. 液位计的安装位置,应避开或远离物料介质进出口处,避免物料流体局部区域的急速变化,影响液位测量的准确性;

  11. 当配有远传配套仪表(UB或UK )时需做到如下几条:

  a) 应使远传配套仪表紧贴液位计主导管,并用不锈钢抱箍固定(禁用铁质);

  b) 远传配套仪表上感应面应面向和紧贴主导管;

  c) 远传配套仪表零位应与液位计零位指示处在同一水平线上;

  d) 远传配套仪表与显示仪表或工控机之间的连线z好单独穿保护管敷设或用屏蔽二芯电缆敷设;

  e) 接线盒进线孔敷设后,要求密封良好,以免雨水、潮气等侵入而使远传配套仪表不能正常工作,接线盒在检修或调试完成后应及时盖上。
